6. VOLS-1 – misure con piccoli volumi

VOLS-1 è un adattatore dedicato alle misure quando il volume di campione disponibile è limitato. È particolarmente utile in ricerca e sviluppo, controllo qualità e per prodotti costosi o difficili da ottenere.

Vantaggi applicativi

• Riduzione del consumo di campione
• Volume di prova indicato da IKA: circa 6,7 ml
• Possibilità di controllo della temperatura tramite la geometria a doppia parete
• Utile per campioni di valore elevato o disponibili in quantità ridotta
• Disponibile per configurazioni con i modelli ROTAVISC secondo le specifiche IKA

Il VOLS-1 trasforma quindi il viscosimetro in una soluzione particolarmente adatta a laboratori R&D dove il risparmio di campione è un requisito concreto.

7. ELVAS-1 – per viscosità molto basse

ELVAS-1 è un adattatore sviluppato per la misura di viscosità molto basse. Utilizza una geometria dedicata e può essere associato al ROTAVISC lo-vi per estendere le possibilità di misura verso valori inferiori.

Quando proporlo

• Quando il campione è troppo fluido per una configurazione standard
• Quando è necessario migliorare l’idoneità della geometria di misura alle basse viscosità
• Quando la temperatura deve essere controllata durante la prova
• Per applicazioni nelle quali il campo di viscosità è prossimo al limite inferiore del viscosimetro

In configurazione specifica, IKA indica la possibilità di arrivare fino a circa 1 mPa·s con lo-vi + ELVAS-1.

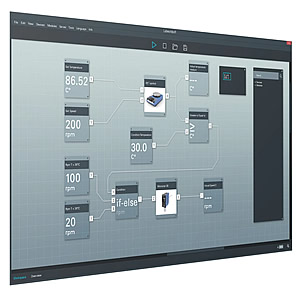

11. labworldsoft® 6 Visc – gestione digitale delle misure

Il software labworldsoft® 6 Visc permette di integrare il viscosimetro in un ambiente di laboratorio più strutturato. La misura può essere acquisita e gestita da PC e il viscosimetro può essere integrato con altri dispositivi compatibili.

• Acquisizione e registrazione dei dati
• Gestione delle procedure di misura
• Rappresentazione e analisi dei risultati
• Possibilità di integrazione con dispositivi di laboratorio
• Supporto alla documentazione delle prove
• Automazione di sequenze secondo la configurazione

Per laboratori con procedure standardizzate, il software rappresenta un passaggio dalla semplice lettura del valore alla gestione documentata della prova.

13. Verifica della misura e calibrazione

IKA distingue la verifica delle prestazioni di misura dalla calibrazione/servizio metrologico. L’utilizzatore può effettuare un calibration check utilizzando oli standard certificati; per esigenze metrologiche e di tracciabilità è opportuno ricorrere al servizio tecnico secondo le procedure IKA.

Calibration check – procedura sintetica

• Selezionare modello e girante appropriati.

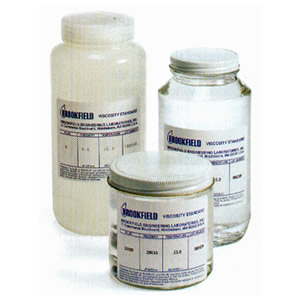

• Utilizzare un olio standard di viscosità certificata.
• Utilizzare, per la verifica relativa indicata da IKA, un recipiente idoneo (ad esempio becher low-form da 600 ml secondo la procedura applicabile).
• Portare il campione alla temperatura prevista, tipicamente 25,0 ± 0,1 °C nella procedura IKA.
• Immergere la girante fino al riferimento previsto.
• Impostare il valore certificato dell’olio alla temperatura di prova.
• Eseguire misure a più velocità, attendendo la stabilizzazione del valore.
• Confrontare i valori ottenuti con il valore certificato dell’olio e verificare l’esito del calibration check.

IKA indica condizioni di prova esemplificative con livelli di coppia distribuiti su più punti del campo, evitando di effettuare il controllo soltanto in prossimità del limite inferiore.

14. Esempi di calibration check IKA

Le condizioni sopra riportate sono esempi della procedura IKA e non sostituiscono la documentazione specifica relativa alla versione dello strumento e alla procedura applicata.

IKA specifica inoltre che alcuni spindle, come SP4 e SP12, non sono consigliati per il calibration check a causa della loro ridotta superficie.

15. Come costruire una configurazione ROTAVISC

Per proporre correttamente il sistema al cliente, è utile raccogliere alcune informazioni fondamentali.

1  Qual è il prodotto da misurare?

2  Qual è il campo di viscosità atteso?

3  Quale quantità di campione è disponibile?

4  A quale temperatura deve essere effettuata la prova?

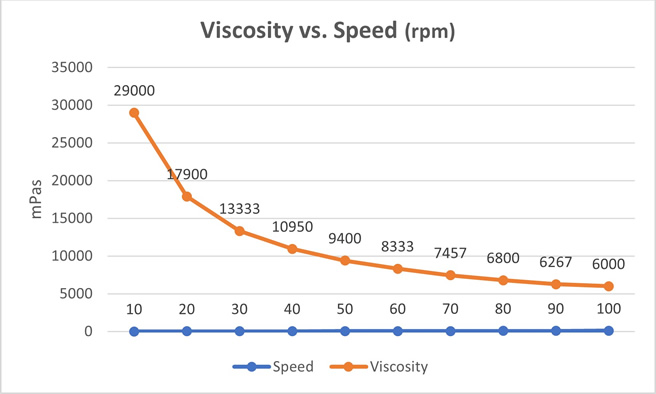

5  Il prodotto è newtoniano o presenta comportamento strutturato/non newtoniano?

6  È necessario eseguire misure con più velocità o costruire una procedura automatizzata?

7  È richiesta registrazione, esportazione o gestione digitale dei dati?

8  È richiesta una verifica/calibrazione con tracciabilità metrologica?

Queste informazioni consentono di scegliere non soltanto il viscosimetro, ma l’intera configurazione: spindle, adattatore, supporto, contenitore, controllo temperatura e software.

16. Schema rapido di scelta

17. Una piattaforma, molteplici soluzioni

ROTAVISC può essere proposto come una piattaforma modulare. Lo strumento costituisce il nucleo della soluzione; gli accessori consentono di adattare la misura alle caratteristiche reali del prodotto.

VISCOMETRO  →  GIRANTE  →  ADATTATORE  →  SUPPORTO  →  TEMPERATURA  →  SOFTWARE

Il valore della configurazione

La corretta configurazione permette di ottenere una misura più rappresentativa, ridurre il consumo di campione, controllare la temperatura, gestire prodotti strutturati e documentare le prove.

Per questo ROTAVISC può essere presentato non semplicemente come un viscosimetro, ma come una soluzione completa per la misura della viscosità.18. Sintesi commerciale

La gamma IKA ROTAVISC offre quattro livelli di viscosimetro e una serie di accessori che permettono di adattare il sistema alle esigenze applicative.

• Quattro modelli per un campo molto ampio di viscosità.
• Configurazioni di giranti dedicate: SP7-1 per lo-vi e SP7-2 per me-vi, hi-vi I e hi-vi II.
• SP6 per estendere verso basse viscosità i tre modelli superiori.
• VOLS-1 per lavorare con piccoli volumi di campione.
• ELVAS-1 per applicazioni a viscosità molto basse.
• HELI/HELISTAND per prodotti strutturati e non newtoniani.
• Vasche e sistemi termici per controllare la temperatura.
• labworldsoft® 6 Visc per acquisizione, gestione e automazione delle misure.
• Procedure IKA dedicate alla verifica delle prestazioni e alla calibrazione.

La configurazione giusta nasce dal prodotto, dal campo di viscosità e dal metodo di misura.
